IHF – Inversores de Solda de Alta Frequência
A série IHF ISOTRON de inversores de solda a ponto por alta frequência se destaca por possuir o transformador de potência incorporado ao próprio gabinete e operar com chaveamento de 10KHz.
Solicite uma Consultoria
Sobre IHF
Um inversor de solda por alta frequência utiliza a rede tradicional como fonte principal de energia, a transforma em corrente contínua e depois novamente em corrente alternada mas em pulsos de 10KHz.
Esses pulsos são chaveados em alta tensão para o transformador de solda e novamente o sinal de solda é revertido para corrente constante, dessa vez já no cabeçote de solda.
A solda a ponto usando inversor de alta frequência oferece vantagens significativas em termos de eficiência energética, qualidade da solda, controle preciso e tempo de ciclo mais curto.
Essas vantagens tornam essa tecnologia ideal para uma ampla gama de aplicações de soldagem a ponto, principalmente em microssolda.
Características Gerais
- Gerenciamento digital interno com DSP de última geração;
- Memória interna para 250 programas de solda, com até dois pulsos cada;
- Controle realimentado por corrente do secundário do transformador de solda;
- Opção de controle realimentado por tensão nos eletrodos do cabeçote de solda;
- Não necessita uso de bobina ou pinça de corrente externos;
- Integração com PLC para controle totalmente com I/O digital;
- Monitor incorporado de leitura de corrente/tensão/resistência e duração de solda em tempo real;
- Interface IHM Plus com display touch screen de 5″;
- Programa supervisório amigável fornecido com comunicação através de cabo USB;
- Alimentação monofásica de 220V nos modelos IHF-1 e IHF-3 e trifásica 380V no modelo IHF-6.
Produtos
Modelos de IHF
IHF - 1
- Display colorido de 5″ com touch screen incorporado;
- Gerenciamento digital por DSP de última geração;
- Malha fechada: corrente constante no secundário através de transdutor efeito Hall;
- Transformador de solda incorporado no próprio inversor;
- 1000A Máximo;
- Frequência de chaveamento de 10KHz;
- Peso: 24 kg;
- Dimensões: 450x240x320 mm (CxLxA):

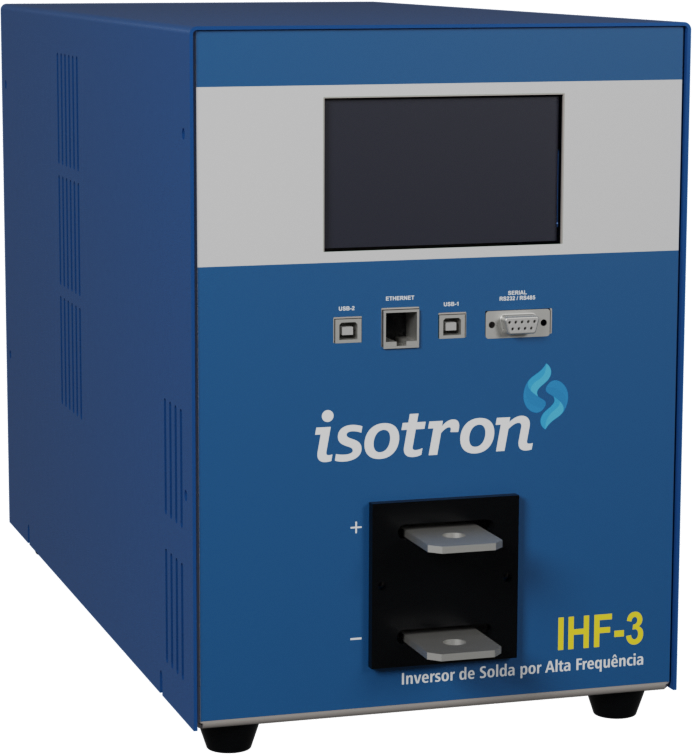

IHF - 3
- Display colorido de 5″ com touch screen incorporado;
- Gerenciamento digital por DSP de última geração;
- Malha fechada: corrente constante no secundário através de transdutor efeito Hall;
- Transformador de solda incorporado no próprio inversor;
- 3000A Máximo;
- Frequência de chaveamento de 10KHz;
- Peso: 23 kg;
- Dimensões: 450x240x320 mm (CxLxA):

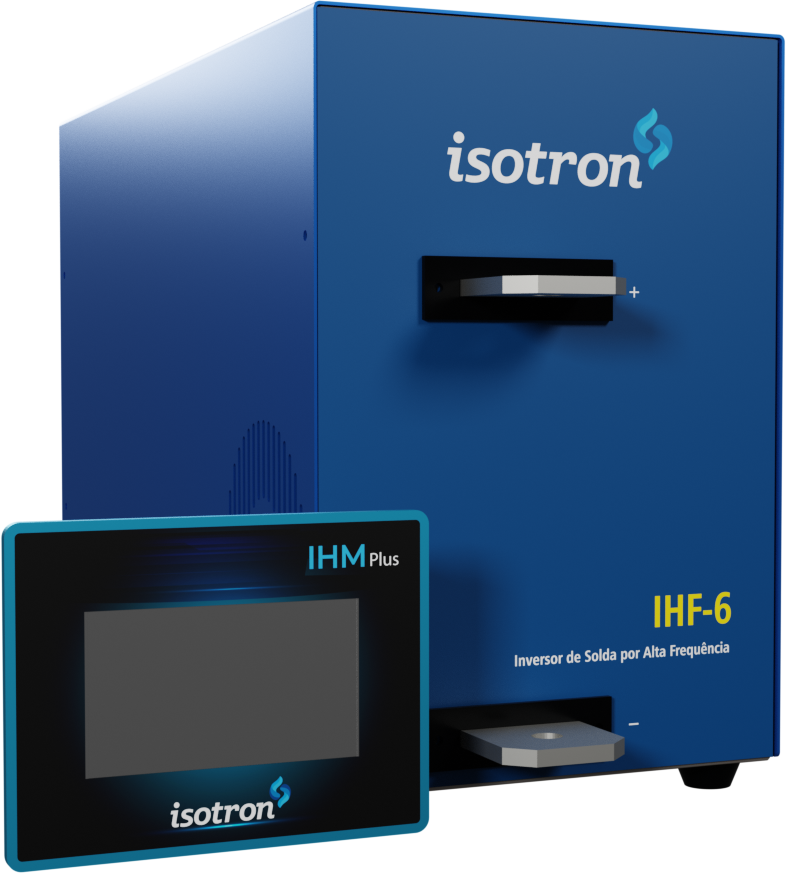

IHF - 6
- IHM com tela colorida de S” sensível ao toque;
Controle digital com processador DSP; - Transformador de Solda incorporado ao gabinete;
- Corrente máxima de solda: 6kA;
- Frequência de chaveamento de 10KHz;
- Peso: 40 kg;
- Dimensões: 630x254x387 mm (CxLxA):
IHF - 1
- Display colorido de 5″ com touch screen incorporado;
- Gerenciamento digital por DSP de última geração;
- Malha fechada: corrente constante no secundário através de transdutor efeito Hall;
- Transformador de solda incorporado no próprio inversor;
- 1000A Máximo;
- Frequência de chaveamento de 10KHz;
- Peso: 24 kg;
- Dimensões: 450x240x320 mm (CxLxA):
IHF - 3
- Display colorido de 5″ com touch screen incorporado;
- Gerenciamento digital por DSP de última geração;
- Malha fechada: corrente constante no secundário através de transdutor efeito Hall;
- Transformador de solda incorporado no próprio inversor;
- 3000A Máximo;
- Frequência de chaveamento de 10KHz;
- Peso: 23 kg;
- Dimensões: 450x240x320 mm (CxLxA):
IHF - 6
- IHM com tela colorida de S” sensível ao toque;
Controle digital com processador DSP; - Transformador de Solda incorporado ao gabinete;
- Corrente máxima de solda: 6kA;
- Frequência de chaveamento de 10KHz;
- Peso: 40 kg;
- Dimensões: 630x254x387 mm (CxLxA):
Benefícios
- Ciclos de produção mais rápidos e maior produtividade;
- Aumento da vida útil dos eletrodos;
- Redução do efeito de faiscamento;
- Redução de marcação visual nas peças;
- Monitoração das variáveis com janelas programáveis;
- Sistema de alerta em casos de soldas ruins;
- Segurança de operação (tensões baixas de solda).
- Baixa demanda nas fases de alimentação;
Economia de energia de até 35%; - Alto fator de potência e menor distorção harmônica;
- Transformador de solda incorporado ao próprio gabinete;
- IHM de programação incorporada ao próprio gabinete;
- Realimentação com exclusivo sensor de feito Hall;
- Soldas ultrarrápidas com repetibilidade;
Principais Vantagens
- Precisão na Soldagem: A operação em alta frequência proporciona controle preciso dos parâmetros por sua rápida realimentação, resultando em soldas consistentes, de alta qualidade, repetibilidade e com mínima distorção térmica e respingos.
- Design Compacto: O transformador incorporado no gabinete elimina a necessidade de componentes externos, otimizando espaço na linha de produção, economizando cabos e barramentos, facilitando asiim a instalação, além de utilizar o mesmo sistema de arrefecimento interno do Inversor.
- Eficiência Energética: a tecnologia de alta frequência permite maior rendimento e eficiência no consumo de energia, reduzindo custos operacionais em comparação com equipamentos convencionais.
- Durabilidade e Confiabilidade: A integração do transformador reduz pontos de falha, como cabos ou conexões externas, aumentando a robustez do equipamento. Projetado para ambientes industriais exigentes, oferece longa vida útil e baixa necessidade de manutenção.
- Versatilidade de Aplicações: Compatível com uma ampla gama de materiais e espessuras, o inversor é ideal para processos com micro-soldas em indústrias automotiva, eletrodomésticos e metalúrgica, adaptando-se a diversas necessidades de soldagem a ponto. programáveis;
