Entender solda ponto como funciona é o ponto de partida para qualquer profissional que trabalha com processos de união metálica por resistência elétrica. O princípio é direto: calor gerado por resistência elétrica, aplicado com pressão controlada, une dois metais em frações de segundo — sem chama, sem material de adição e com alta repetibilidade quando o processo está bem controlado.
Por trás dessa simplicidade, existe uma cadeia de variáveis físicas interdependentes que determina se o ponto de solda será resistente e rastreável — ou um risco silencioso na linha de produção.
O Que É Solda Ponto por Resistência
A solda ponto é um processo de soldagem no qual dois ou mais metais sobrepostos são unidos pela aplicação simultânea de pressão mecânica e corrente elétrica em um ponto localizado. O calor não vem de fonte externa — ele é gerado dentro do próprio material, pela resistência que oferece à passagem da corrente.
O resultado é uma pepita metálica fundida — chamada de lentilha ou núcleo de solda — formada na interface entre as chapas. Ao solidificar sob pressão, ela cria a união metalúrgica entre as peças.
O processo domina aplicações de alta cadência: uma carroceria automotiva típica concentra entre 3.000 e 5.000 pontos de solda. Linha branca, móveis metálicos e estruturas leves seguem o mesmo princípio.
O Princípio Físico: Efeito Joule
O fundamento da solda ponto é o efeito Joule, expresso pela equação:
Q = I² × R × t
O calor gerado (Q) é proporcional ao quadrado da corrente (I), à resistência do material (R) e ao tempo de aplicação (t). Como o calor cresce com o quadrado da corrente, dobrar a corrente quadruplica o calor gerado — por isso o processo opera com correntes muito altas (5 kA a 30 kA) por tempos muito curtos (milissegundos a poucos ciclos de rede).
Em um conjunto de chapas entre eletrodos, a resistência de contato na interface entre as chapas é a mais alta do sistema — e é onde o calor se concentra. Isso cria a condição ideal: o metal funde exatamente onde a união precisa se formar, enquanto as superfícies externas permanecem em temperatura controlada.
O efeito Joule é determinístico: as mesmas condições de corrente, resistência e tempo produzem sempre o mesmo calor. Controlar essas três variáveis — não apenas regular a máquina empiricamente — é o que garante repetibilidade real no processo.
O Ciclo de Soldagem
Um ciclo completo de solda ponto é dividido em quatro fases, cada uma com função metalúrgica específica.
Pré-pressão
Os eletrodos fecham e aplicam a força programada antes de qualquer corrente. Garante contato mecânico estável entre chapas e eletrodos. Iniciar a soldagem sem esse contato estabelecido resulta em arco elétrico na superfície e ponto com geometria irregular.
Soldagem
Fase de aplicação da corrente. O calor gerado por efeito Joule forma a lentilha fundida na interface das chapas. A combinação de corrente, tempo e força dos eletrodos determina o diâmetro e a profundidade da lentilha — um ponto subdimensionado tem resistência mecânica insuficiente; superdimensionado pode perfurar a chapa e expelir metal fundido.
Manutenção
A corrente cessa, mas os eletrodos mantêm a pressão enquanto a lentilha solidifica. A solidificação sob pressão reduz porosidade interna e refina a microestrutura. Reduzir esse tempo para ganhar cadência resulta em pontos com microtrincas — invisíveis a olho nu, mas que comprometem a resistência sob carga dinâmica.
Resfriamento
Intervalo entre o fim da manutenção e o início do próximo ciclo. Permite que os eletrodos resfriem e mantenham a geometria da face de contato. Em alta cadência sem resfriamento adequado, o acúmulo de calor nos eletrodos degrada progressivamente a qualidade dos pontos.
Tipos de Máquinas de Solda Ponto
O princípio físico é o mesmo em todas as máquinas, mas a tecnologia de geração e controle da corrente define o desempenho de cada uma.
Máquinas AC alimentam-se diretamente da rede em 50/60 Hz. A corrente passa por zero a cada meio ciclo, o que limita o controle fino do processo. São adequadas para aplicações convencionais com aço carbono em espessuras padrão.
Máquinas DC de Média Frequência (MFDC) retificam e convertem a corrente em alta frequência (tipicamente 1.000 Hz), entregando corrente praticamente contínua nas chapas. Resultado: pontos mais consistentes, menor consumo de energia e melhor desempenho em materiais difíceis como aços de alta resistência, alumínio e galvanizados. É a tecnologia dominante em aplicações automotivas.
Máquinas DC de Alta Frequência operam com transformadores ainda mais compactos e tempos de resposta mais rápidos. Indicadas para células robotizadas com restrições de espaço e peso.
Descarga Capacitiva armazena energia em capacitores e a descarrega em pulso único de curtíssima duração. Indicada para materiais sensíveis ao calor e componentes eletrônicos, onde o controle preciso da energia total é determinante.
Simbologia da Solda Ponto
A simbologia de solda ponto segue a norma AWS A2.4, amplamente adotada em projetos industriais no Brasil. O ponto é representado por um círculo sobre a linha de referência do símbolo de solda. A posição do círculo em relação à linha indica em qual lado da junta o ponto é aplicado.
Os elementos que acompanham o símbolo incluem o diâmetro da lentilha (à esquerda), a resistência mínima ao cisalhamento (à direita) e o número de pontos (entre parênteses, quando aplicável). Em projetos automotivos e de linha branca, o símbolo aparece com indicações de espaçamento entre pontos e distância mínima da borda — parâmetros que afetam diretamente a resistência da junta.
A simbologia AWS é uma linguagem técnica universal. Um desenho com simbologia corretamente especificada elimina ambiguidade entre projeto, manufatura e controle de qualidade — pré-requisito para qualquer processo rastreável.
O Papel da Medição no Processo
O efeito Joule deixa claro por que medir os parâmetros reais do processo é insubstituível. A máquina aplica o que foi programada para aplicar — mas o que chega às chapas depende de variáveis que mudam ao longo do tempo: desgaste dos eletrodos, variação da rede, estado da superfície dos materiais.

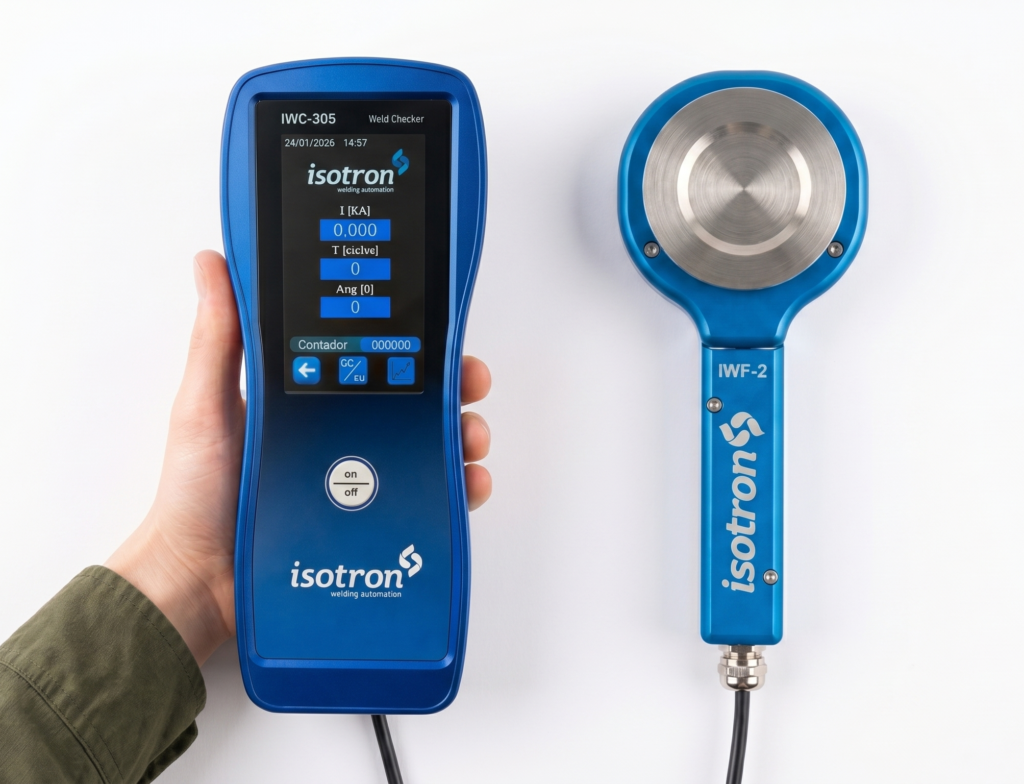

Um analisador de solda mede os parâmetros reais: corrente efetivamente aplicada, tensão na zona de solda, tempo, energia, resistência ôhmica e força dos eletrodos. Esses dados permitem verificar se o processo está dentro da faixa especificada e identificar desvios antes que se tornem defeitos na produção.
A medição é especialmente crítica na validação inicial de novos processos, na manutenção preventiva e em auditorias onde a rastreabilidade dos parâmetros reais precisa ser documentada.
FAQ
Solda ponto é o mesmo que solda por resistência?
Solda ponto é o tipo mais comum de solda por resistência. A categoria inclui também solda costura, solda por projeção e solda topo a topo — todas baseadas no efeito Joule, mas com geometrias de eletrodo e formas de aplicação diferentes.
O que causa expulsão de metal na solda ponto?
Excesso de corrente em relação à força dos eletrodos, força insuficiente para conter a lentilha em expansão, ou superfície das chapas contaminada com óleo, ferrugem ou revestimento irregular. A expulsão degrada os eletrodos e indica que o processo está fora da janela de soldagem ideal.
Com que frequência os eletrodos precisam ser trocados?
Em aço carbono com bom resfriamento, eletrodos de cobre-cromo-zircônio duram entre 50.000 e 100.000 pontos. Em galvanizados ou alumínio, a vida útil cai para 1.000 a 5.000 pontos por eletrodo, devido à contaminação acelerada da face de contato.
Controle que Começa na Física
Compreender o efeito Joule, o papel de cada fase do ciclo de soldagem e as diferenças entre tecnologias de máquinas é o que separa o operador que regula empiricamente do profissional que controla o processo com base em dados. E controle baseado em dados começa com a medição precisa dos parâmetros que entram em jogo a cada ciclo de soldagem.
