Defeitos em Solda Ponto: Como Identificar, Causas e Como Prevenir

Os defeitos de solda ponto são uma das principais fontes de refugo e retrabalho em linhas de produção que utilizam solda por resistência. O problema é que a maioria desses defeitos não aparece na superfície — e quando aparece, o processo já produziu dezenas ou centenas de pontos fora de especificação.

Entender como identificar cada tipo de defeito, qual combinação de parâmetros o origina e como ajustar o processo para preveni-lo é o que separa um controle de qualidade reativo de um controle preventivo baseado em dados.

Por Que os Defeitos de Solda Ponto São Difíceis de Detectar

A solda ponto une metais internamente — a lentilha formada fica encapsulada entre as chapas, invisível a olho nu. A inspeção visual identifica apenas os defeitos que afetam a superfície: marcas excessivas dos eletrodos, expulsão de metal, perfuração. Tudo que acontece dentro da junta — lentilha subdimensionada, porosidade, microtrincas — exige teste destrutivo ou medição instrumentada dos parâmetros do processo para ser detectado.

É por isso que o controle de defeitos em solda ponto eficiente começa antes da soldagem, não depois.

Defeito 1: Lentilha Subdimensionada

Como identificar

Em teste destrutivo por cinzel ou torção, a chapa separa-se sem arrancamento de material — o ponto “solta” em vez de romper a chapa ao redor. Em medição instrumentada, a corrente real está abaixo do especificado ou o tempo de soldagem é insuficiente para a energia necessária.

Causas

Corrente real abaixo da janela de soldagem, tempo de soldagem insuficiente, força dos eletrodos excessiva (que reduz a resistência de contato a ponto de dificultar a concentração de calor), eletrodos com face desgastada e área de contato maior que a especificada.

Como prevenir

Medir a corrente real aplicada à junta — não apenas a configuração da máquina — e confirmar que está dentro da faixa especificada para o material e espessura em produção. Inspecionar e recondicionar os eletrodos em intervalos regulares para manter a geometria da face de contato.

Defeito 2: Expulsão de Metal

Como identificar

Projeção visível de metal fundido durante a soldagem, respingos na superfície das chapas ao redor do ponto e marcas profundas dos eletrodos. Em medição instrumentada, a energia entregue é excessiva para a força aplicada pelos eletrodos.

Causas

Corrente excessiva para a força disponível dos eletrodos, força insuficiente para conter a lentilha em expansão, superfície das chapas contaminada com óleo ou revestimento irregular que cria resistência de contato instável, e tempo de pré-pressão insuficiente que inicia a soldagem antes do contato estar completamente estabelecido.

Como prevenir

Verificar a força real dos eletrodos com célula de carga — cilindros pneumáticos com desgaste interno entregam força abaixo da programada sem nenhum alarme visível na máquina. Garantir que as superfícies das chapas estejam limpas e que o tempo de pré-pressão esteja respeitado antes da aplicação de corrente.

A expulsão é o defeito de solda ponto mais visível — mas nem sempre o mais frequente. Lentilha subdimensionada e porosidade interna são mais comuns e mais silenciosos: o ponto parece correto na superfície e falha sob carga.

Defeito 3: Porosidade e Microtrincas Internas

Como identificar

Invisíveis a olho nu — detectáveis apenas por corte metalográfico, ultrassom ou raios-X. Na produção, o indicador indireto mais confiável é o comportamento dos parâmetros medidos: variação de resistência ôhmica durante o ciclo de solda pode indicar fusão irregular que favorece a formação de poros.

Causas

Solidificação rápida por tempo de manutenção insuficiente, contaminação na superfície das chapas (óleo, umidade, revestimento em excesso), material com alto teor de carbono ou elementos que aumentam a tendência à fissuração a quente.

Como prevenir

Respeitar o tempo de manutenção programado — essa é a fase mais sacrificada quando o operador aumenta a cadência empiricamente. A solidificação sob pressão é o que refina a microestrutura da lentilha e reduz a formação de poros e trincas internas.

Defeito 4: Marca Excessiva dos Eletrodos

Como identificar

Indentação profunda na superfície da chapa, visível a olho nu, geralmente acompanhada de descoloração térmica ao redor do ponto.

Causas

Força dos eletrodos excessiva para a resistência do material, corrente muito alta que aquece a superfície além do necessário, face do eletrodo com geometria inadequada para o material sendo soldado.

Como prevenir

Calibrar a força dos eletrodos para a espessura e resistência do material. Em chapas finas ou materiais de menor resistência mecânica, reduzir a força programada e confirmar com medição real que a força entregue está dentro da faixa especificada.

Defeito 5: Ponto Deslocado ou Assimétrico

Como identificar

Visível na inspeção superficial quando o deslocamento é grande. Em casos menores, identificado em corte metalográfico pela posição excêntrica da lentilha em relação ao centro do eletrodo.

Causas

Desalinhamento mecânico do cabeçote de solda, eletrodo com desgaste assimétrico da face de contato, posicionamento inconsistente da peça no gabarito.

Como prevenir

Inspecionar o alinhamento do cabeçote periodicamente e verificar o desgaste dos eletrodos. A medição de resistência ôhmica durante o ciclo pode revelar assimetrias de contato que indicam desalinhamento antes que o problema se manifeste no ponto.

A maioria dos defeitos de solda ponto tem origem em um dos três parâmetros críticos — corrente, tempo ou força — fora da janela especificada. Monitorar esses três parâmetros em tempo real é o que permite agir antes que o defeito aconteça.

Como a Medição Instrumentada Previne Defeitos

Cada defeito descrito acima tem origem em um desvio de parâmetro — corrente abaixo da faixa, força insuficiente, tempo de manutenção reduzido. A questão é que esses desvios não disparam alarmes na máquina: a máquina entrega o que foi programada para entregar, e o que realmente chega à junta depende de variáveis que mudam ao longo do tempo.

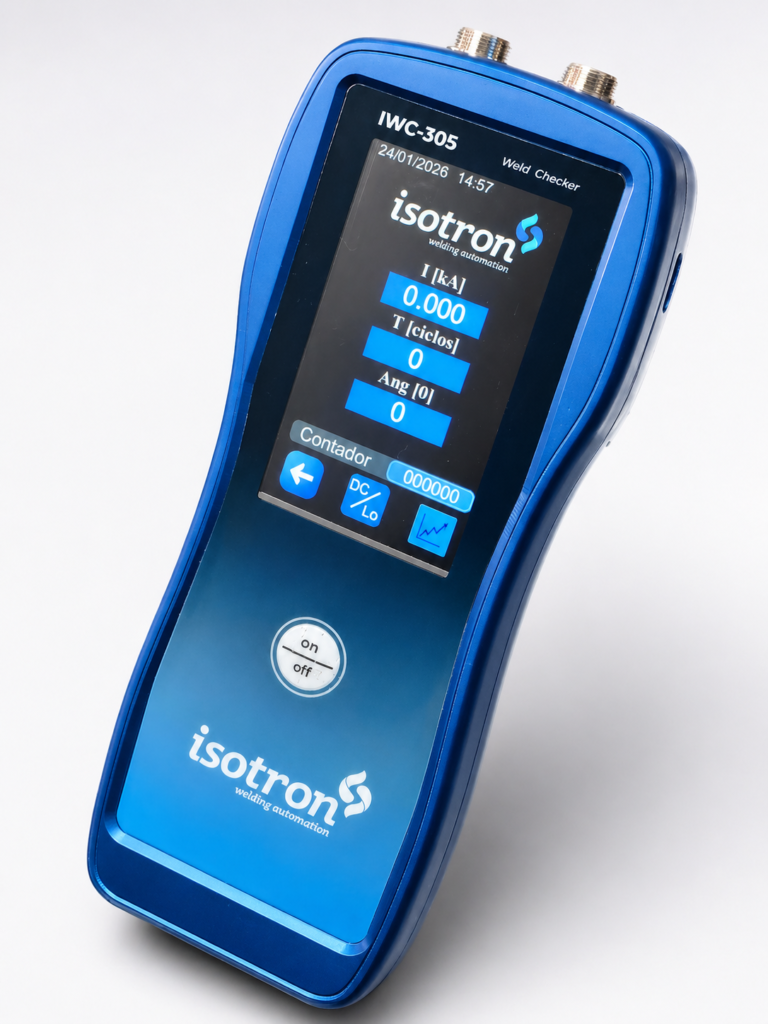

Um weld checker portátil mede os parâmetros reais do processo — corrente RMS e de pico, tensão, tempo, energia, resistência ôhmica e força dos eletrodos — diretamente no ponto de solda, em tempo real. Com esses dados em mãos, o técnico consegue identificar qual parâmetro está fora da janela e ajustar o processo antes que o defeito se repita.

Na prática, isso significa validar o processo na abertura da produção, acompanhar variações ao longo do turno e registrar os parâmetros reais para rastreabilidade — sem interromper a linha e sem depender de teste destrutivo por amostragem para saber se o processo está dentro do esperado.

Todo defeito de solda ponto é detectável sem teste destrutivo?

Não. Defeitos superficiais como expulsão, marca de eletrodo e ponto deslocado são visíveis na inspeção visual. Lentilha subdimensionada, porosidade e microtrincas internas exigem teste destrutivo ou medição instrumentada dos parâmetros do processo para detecção confiável.

Com que frequência devo verificar os parâmetros do processo para prevenir defeitos?

Em processos críticos, a recomendação é medir a cada abertura de turno, após manutenção de eletrodos e após qualquer alteração na programação da máquina. Em processos de menor criticidade, medições em auditorias periódicas e após manutenções preventivas costumam ser suficientes.

Desgaste de eletrodo causa quais defeitos com mais frequência?

Eletrodo desgastado aumenta a área de contato com a chapa, reduzindo a densidade de corrente na zona de solda — o que resulta em lentilha subdimensionada. Em casos avançados de desgaste, o contato irregular favorece a expulsão e pontos assimétricos. O reconhecimento regular dos eletrodos é a manutenção preventiva mais direta contra esses dois defeitos.

Controle que Começa Antes do Defeito

Identificar defeitos de solda ponto depois que ocorrem é o mínimo. O objetivo de um processo de qualidade real é medir os parâmetros que causam os defeitos antes que eles se materializem — e ajustar o processo enquanto ainda há tempo.

Corrente, tempo e força fora da janela especificada são a origem de praticamente todos os defeitos descritos neste artigo. Medi-los em campo, de forma sistemática, é o que transforma o controle de qualidade em solda ponto de uma atividade corretiva em uma prática preventiva.
